Spesifikasi Flow Meter Ultrasonic Double Channel

Meter aliran saluran ganda ultrasonik berjenis water meter 2 inch adalah jenis meter aliran pada ultrasonik yang dapat diinstal dalam 2 pipa baik ukuran dimeter dari pipa yang sama atau pada ukuran pipa yang berbeda, dengan 1 unit tampilan atau 1 unit pemancar.

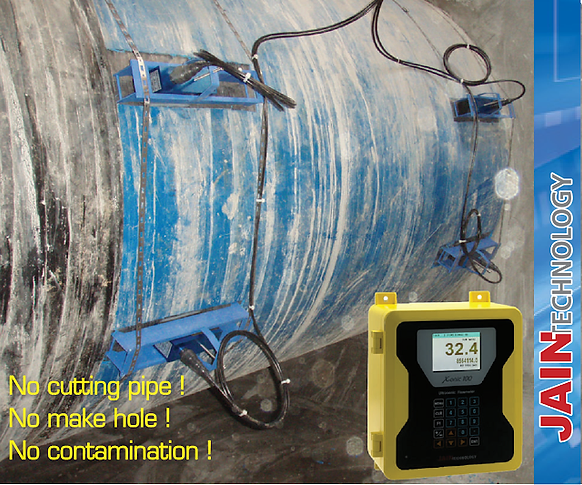

Karena menggunakan penjepit pada sensor atau klem pada transduser, instalasi dilakukan tanpa harus memotong pipa atau meninju pipa tetapi sensor atau transduser cukup untuk dilampirkan ke permukaan pipa terakhir di penjepit.

Jadi, jika kita ingin mengetahui atau memeriksa aliran cairan dalam pipa dengan ukuran pipa yang berbeda atau yang sama dapat menggunakan jenis alur ultrasonik meter Xonic X100 dengan 1 pemancar ultrasonik dan menggunakan transduser ultrasonik atau 2 pasang.

Jenis aliran aliran ultrasonik 2 pah sempurna jika kita ingin memantau kapasitas laju aliran pompa yang masuk dan pada saat yang sama untuk memantau kapasitas aliran pipa keluar sehingga kita dapat mengetahui jumlah penggunaan cairan atau tahu hilangnya laju aliran yang terjadi dalam proses.

Meter aliran XSONIC XSONIC ini selain digunakan untuk mengukur aliran dalam 2 pipa yang berbeda juga dapat digunakan untuk mengukur aliran satu pipa menggunakan satu saluran (1 pasang transduser) atau saluran ganda (2 pasang Tranducer).

Untuk akurasi ada perbedaan jika menggunakan 2 saluran (2 set transduser atau transduser 4 pcs) yang digunakan untuk 1 pipa, akurasi dapat mendekati 0,5%. Sedangkan jika Anda menggunakan 1 saluran (1 set transduser atau 2 pcs transduser) yang digunakan untuk 1 pipa, akurasi berada dalam kisaran 1%.

Berikut ini performance dari flow meter Xonic X100 dari Jain technology korea
  • Type : Clamp-On Ultrasonic Flowmeter
  • Measuring Pipe Size : DN15 ~ DN6000
  • Velocity Range : 0.02~12 m/s
  • Accuracy : ±1.0 % (single channel), ±0.5 % (dual channel)
  • Sensitivity : 0.002m/s
  • Turn-Down Ratio : 500:1
  • Data Input : Two 4~20 mA DC
  • Data OUTPUT : Two 4~20mADC for flow Relay for Total RS-232C/485 Serial
  • Datalogger : 4Mb
  • Repetability : 0.25%
  • Required Straight Run :
  • Upstream 10D, Down stream 5D (single channel)
  • Upstream 7D, Down stream 3D (double channel)
  • Display : Color Graphic LCD 128×64
  • Operating Temperature :
  • Flow Computer : -20 ~ +60℃
  • Transducer : -40 ~+120℃
  • Power : 110~220VAC, free voltage
  • Enclosure :
  • Flow Computer : NEMA 4 (IP65)
  • Transducer : NEMA 7 (IP68)
Ultrasonic Flow Computer

Tampilan dari Flow computer /display Xonic X100 Double channel and single channel clamp on ultrasonic flow meter bisa di lihat dibawah ini.

Dari tampilan display ultrasonic double channel flow meter diatas bisa dilihat flow rate dari channel 1 dan channel 2 mempunyai flow rate yang berbeda dikarenakan diameter pipa dari channel 1 dan diameter dari channel dua mempunyai ukuran yang berbeda.

Sebagaimana ultrasonic clamp on flow meter saat memasukan parameter juga harus dimasukan dimaeter pipa , tebal pipa, jenis material pipa, jenis liquid dan lainya.

Hanya saja jika menggunakan fasilitas double channel maka di butuhkan ultrasonic transducer sebanyak 2 pasang sesuai dengan 2 ukuran dimeter pipa yang akan di install transducer dan untuk flow computer atau ultrasonic transmitter atau display ultrasonic cukup 1 unit dan mampu menyajikan 2 jenis aliran dengan diameter pipa yang sama ataupun yang berbeda.

Model dari flow meter ultrasonic jenis double channel ini terdiri dari :
  • Flow Comp 1 units part no. : X100L
  • Transducer Clamp on 2 pasang ( 4 units) :
  • Size B , Part No. : LTB , DN20 – DN80
  • Size C , Part No. : LTC , DN50 – DN250
  • Size D , Part No. : LTD , DN200 – DN900
  • Size E , Part No. : LTE , DN500 – DN3000
  • Size F , Part No. : LTF , DN2000 – DN6000
  • Cable Part No. Cxx , xx = Panjang Kabel jumlah 2 pasang ( 4 unit)
  • Mounting Track and clamp jumlah 4 set
